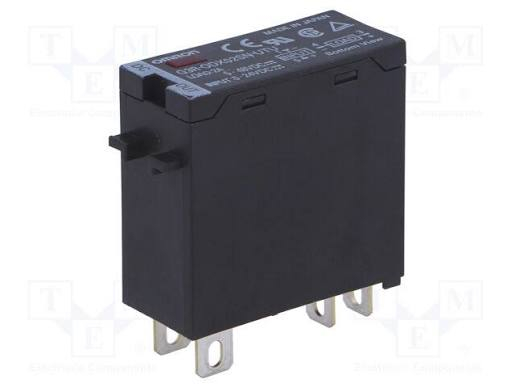

Relé de Estado Sólido Omron G3R-ODX02SN-UTU DC5-24

O Relé de Estado Sólido Omron G3R-ODX02SN-UTU DC5-24 oferece praticidade, rapidez e confiabilidade para aplicações de automação industrial. Além disso, sua tecnologia eletrônica permite controlar cargas em corrente contínua (DC) com agilidade e precisão. Dessa forma, o componente atende a projetos que exigem eficiência no acionamento de circuitos elétricos.

O modelo opera com tensão de controle de 5 a 24 VDC e suporta cargas com tensão de saída de 4 a 60 VDC, com corrente máxima de até 2 A. Assim, ele atende a diferentes necessidades de controle industrial, desde que a aplicação respeite os limites elétricos especificados pelo fabricante.

Características do relé Omron G3R-ODX02SN-UTU

A Omron desenvolveu este relé de estado sólido para facilitar a integração em sistemas de automação e painéis elétricos. Além de apresentar dimensões compactas, o dispositivo ajuda a otimizar o espaço de montagem em máquinas e equipamentos industriais.

Outro diferencial é o isolamento elétrico por fotocoplador, que separa o circuito de controle do circuito de saída. Consequentemente, essa tecnologia contribui para a proteção da interface de comando, conforme as condições de aplicação. O indicador luminoso LED também facilita a identificação visual do acionamento e, assim, auxilia os profissionais durante os testes e a manutenção.

Além disso, o relé apresenta resposta rápida, com tempo máximo de acionamento de 1 ms e desligamento de até 2 ms. Portanto, ele atende a aplicações que exigem mudanças rápidas no estado de saída. Seu sistema de conexão plug-in também facilita a instalação e, quando utilizado com um soquete compatível, simplifica a substituição do componente.

Especificações técnicas

• Marca: Omron.
• Modelo: G3R-ODX02SN-UTU DC5-24.
• Categoria: relé de estado sólido.
• Tensão de entrada: 5 a 24 VDC.
• Tensão de saída: 4 a 60 VDC.
• Corrente máxima de carga: 2 A.
• Corrente máxima de entrada: 8 mA.
• Tempo máximo de acionamento: 1 ms.
• Tempo máximo de desligamento: 2 ms.
• Isolamento: por fotocoplador.
• Indicador de acionamento: LED.
• Tipo de conexão: plug-in.
• Dimensões aproximadas: 29 × 13 × 28 mm.

Aplicações do relé de estado sólido

O relé Omron G3R-ODX02SN-UTU DC5-24 atende a diversas aplicações de automação industrial. Por exemplo, os profissionais podem utilizá-lo em interfaces de saída para controladores lógicos programáveis (CLPs), painéis de comando e sistemas de controle de máquinas.

Além disso, o componente permite acionar cargas em corrente contínua dentro da faixa elétrica especificada. Dessa maneira, ele contribui para a integração entre controladores e dispositivos externos compatíveis. Seu formato compacto também favorece projetos com espaço limitado em painéis elétricos.

Vantagens do relé Omron

O modelo combina chaveamento rápido, dimensões compactas e isolamento elétrico em um único componente. Além disso, o indicador LED permite verificar visualmente o estado de acionamento, o que facilita os procedimentos de diagnóstico.

Outro benefício é a conexão plug-in. Com um soquete compatível, o técnico consegue realizar a substituição do relé com mais praticidade. Consequentemente, essa característica pode agilizar as intervenções de manutenção e reduzir o tempo necessário para trocar o componente.

A confiabilidade da marca Omron também torna o modelo uma opção relevante para projetos que exigem componentes de automação industrial. Portanto, o relé pode atender a diferentes necessidades de comando, desde que o projetista confirme a compatibilidade elétrica e mecânica com o sistema.

Recomendações para instalação

Antes de instalar o relé, verifique a tensão de controle, a polaridade e os requisitos elétricos da carga. Além disso, confira a compatibilidade do soquete e siga as orientações técnicas do fabricante.

Por fim, respeite os limites de tensão e corrente para garantir o funcionamento adequado do componente. Vale lembrar que o soquete pode ser vendido separadamente; por isso, confirme os itens incluídos no fornecimento antes de concluir a compra.
